    全國服務熱線021-64162222

    不銹鋼蝶閥閥門首頁 > 產品展示 > 蝶閥 > 不銹鋼蝶閥 >

    產品名稱:電動對夾不銹鋼蝶閥[ 2016-07-22 ]

    訂購熱線:021-64162222
    訂購傳真:021-62677999
    質量穩定:實行全過程質量監控,細致入微全方位檢測!
    價格合理:高效內部成本控制,減少了開支,讓利于客戶
    交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
    • 產品介紹
    • 規格尺寸
    • 結構圖片
    •

      一、電動對夾不銹鋼蝶閥概述


      上海湖泉閥門有限公司生產的電動對夾不銹鋼蝶閥采用三維編心原理設計,閥座采用硬軟密封兼容的多層次結構,該產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。符合國家GB/T13927-92閥門壓力試驗標準。電動對夾不銹鋼蝶閥可安裝在溫度≤425℃,介質可為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。

      二、電動對夾不銹鋼蝶閥特點


      1、電動對夾不銹鋼蝶閥采用雙偏心結構,操作靈活,省力,方便。
      2、電動對夾不銹鋼蝶閥具有雙向密封功能,不受介質流向的控制,可在任何方向安裝。
      3、電動對夾不銹鋼蝶閥蝶板采用框架結構,可適用不同特點的介質,供用戶選擇。
      4、電動對夾不銹鋼蝶閥能有效地防止銹蝕,可使用于不同介質。
      5、電動不銹鋼蝶閥具有雙向密封功能,不受介質流向的控制,可在任何方向安裝。

      三、電動對夾不銹鋼蝶閥工作原理


      電動對夾不銹鋼蝶閥是采用中線式蝶板以及短結構鋼板進行焊接而成,是屬于較新型結構,閥座與蝶板的密封面采用不銹鋼與不同硬度合金制造,因此電動對夾不銹鋼蝶閥在溫度≤425℃的介質管道中可實現雙向密封功能。

      四.電動對夾不銹鋼蝶閥采用標準


      制造標準

      GB/T 122387-89

      法蘭標準

      GB9113-2000、GB17241.6-1998

      結構長度標準

      GB12221-89

      檢驗標準

      GB/T 13927-92



      五、電動對夾不銹鋼蝶閥主要技術參數和性能


      公稱通徑
      DN(mm)
      50~700
      公稱壓力
      PN(MPa)
      0.6
      1.0
      1.6
      2.5
      4.0
      試驗壓力Ps(MPa)
      強度試驗
      0.9
      1.5
      2.4
      3.75
      6.0
      密封試驗
      0.66
      1.1
      1.76
      2.75
      4.4
      氣密封試驗
      0.6
      0.6
      0.6
      0.6
      0.6
      適用介質
      水、蒸氣、油品、酸類腐蝕性等。
      適用溫度
      碳鋼 :-29℃~425℃ 不銹鋼:-40℃~600℃

      六、電動對夾不銹鋼蝶閥訂貨說明

      1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥使用溫度⑦驅動方式⑧是否帶附件以便我們的為您正確選型。
        2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。
        3、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
        4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
        歡迎您訪問我們的網站【http://m.hzodhb.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話:021-64162222



    • 七、電動對夾不銹鋼蝶閥主要外形連接尺寸


      主要外形連接尺寸                             ?。▎挝?mm)

      公稱通經(DN)

      主要尺寸

      法蘭尺寸和螺栓規格

      1.0MPa

      1.6MPa

      2.5MPa

      L

      H1

      H

      D

      D1

      n-Фd

      D

      D1

      n-Фd

      D

      D1

      n-Фd

      50

      108

      350

      112

      165

      125

      4-18

      165

      125

      4-18

      165

      125

      4-18

      65

      112

      370

      115

      185

      145

      4-18

      185

      145

      4-18

      185

      145

      8-18

      80

      114

      380

      120

      200

      160

      4-18

      200

      160

      8-18

      200

      160

      8-18

      100

      127

      420

      138

      220

      180

      8-18

      220

      180

      8-18

      235

      190

      8-22

      125

      140

      460

      164

      250

      210

      8-18

      250

      210

      8-22

      270

      220

      8-26

      150

      140

      555

      175

      285

      240

      8-22

      285

      240

      8-22

      300

      250

      8-26

      200

      152

      760

      200

      340

      295

      8-22

      340

      295

      12-22

      360

      310

      12-26

      250

      165

      830

      243

      395

      350

      12-22

      405

      355

      12-26

      425

      370

      12-30

      300

      178

      895

      250

      445

      400

      12-22

      460

      410

      12-26

      485

      430

      16-30

      350

      190

      950

      280

      505

      460

      16-22

      520

      470

      16-26

      555

      490

      16-33

      400

      216

      1190

      305

      565

      515

      16-26

      580

      525

      16-30

      620

      550

      16-36

      450

      222

      1255

      350

      615

      565

      20-26

      640

      585

      20-30

      670

      600

      20-36

      500

      229

      1305

      380

      670

      620

      20-26

      715

      650

      20-33

      730

      660

      20-36

      600

      267

      1340

      445

      780

      725

      20-30

      840

      770

      20-36

      845

      770

      20-39

      700

      292

      1520

      480

      895

      840

      24-30

      910

      840

      24-36

      960

      875

      24-42

      800

      318

      1710

      530

      1015

      950

      24-33

      1025

      950

      24-39

      1085

      990

      24-48

      900

      330

      1810

      580

      1115

      1050

      28-33

      1125

      1050

      28-39

      1185

      1090

      28-48

      1000

      410

      1960

      650

      1230

      1160

      28-36

      1255

      1170

      28-42

      1320

      1210

      28-56

      1200

      470

      2250

      760

      1455

      1380

      32-39

      1485

      1390

      32-48

      1530

      1420

      32-56

      1400

      530

      2435

      850

      1675

      1590

      36-42

      1685

      1590

      36-48

      1755

      1640

      36-62

      1600

      600

      2780

      1030

      1915

      1820

      40-48

      1930

      1820

      40-56

      1975

      1860

      40-62

      1800

      670

      3020

      1230

      2115

      2020

      44-48

      2130

      2020

      44-56

      2195

      2070

      44-70

      2000

      760

      3270

      1350

      2325

      2230

      48-48

      2345

      2230

      48-62

      2425

      2300

      48-70

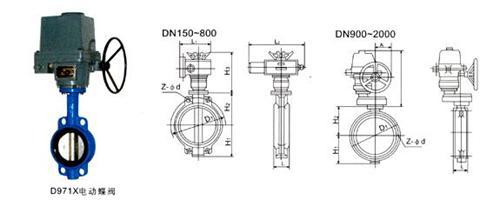

    • 八、電動對夾不銹鋼蝶閥結構示意圖:




      電動對夾不銹鋼蝶閥
