一、j941Y-40C DN200智能一體化不銹電動截止閥產品介紹

上海湖泉閥門集團有限公司電動截止閥由智能型電動執行器和截止閥組成。該電動執行器接收控制系統開關信號,帶動截止閥閥桿和閥芯上下動作,完成開關控制過程。電動執行器為Z型多回轉電動執行器,有戶外型,整體型，可使用在各種壓力、溫度及介質的工況當中,廣泛用于公稱壓力在PN1.6～16MPa,工作溫度-29～550℃的環保、石油、化工等行業，智能調節型電動截止閥有戶外型,整體型,調節型,防爆型,智能一體化型。執行器帶有手動功能,停電時可以手動操作,有反饋信號給控制器,實時顯示閥門的開關狀態。

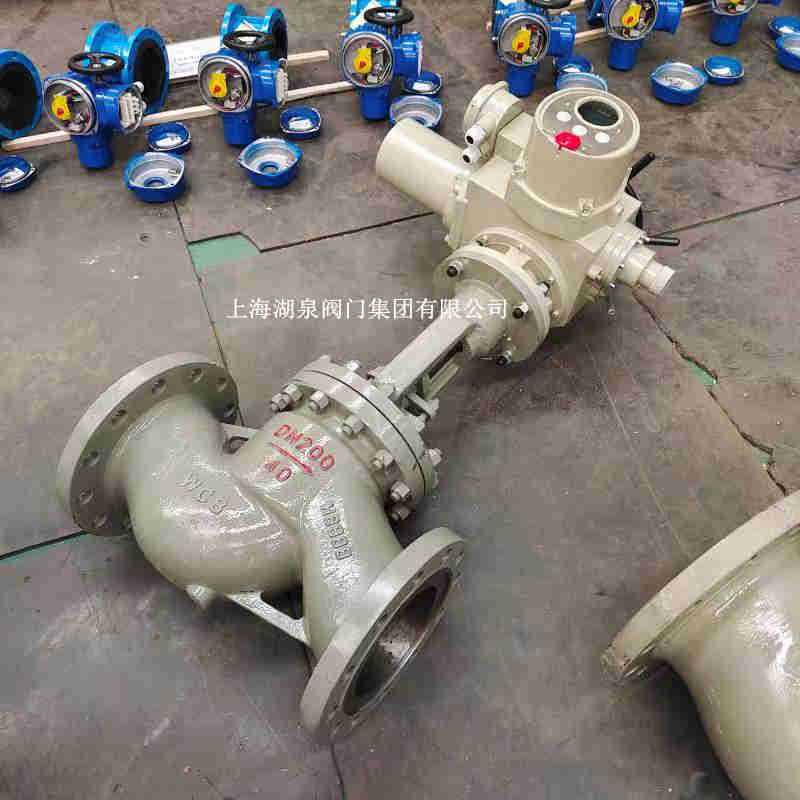

j941Y-40C DN200智能一體化不銹電動截止閥

二、j941Y-40C DN200智能一體化不銹電動截止閥產品特點

1、智能通信,智能控制智能電動執行器利用微機技術和現場通信技術,實現雙向通信、PID調節、在線自動標定、自校正與自診斷等多種控制技術要求的功能,有效提高控制水平。
2、機電一體化智能化電動執行機構將伺服放大器與執行機構合為一體,驅動電路應用功能強大的集成模塊,結構簡單,控制性能好。
3、控制方法有利于解決電機的慣性問題,實現準確定位,提高控制精度,控制精度可達1/250,國產的普通型電動執行器控制精度一般為2.5/100。

三、j941Y-40C DN200智能一體化不銹電動截止閥產品技術參數

產品類型	適用介質	適用溫度
J941Y-C型	水、蒸汽、油品	≤425℃
J941Y-I型	水、蒸汽、油品	≤550℃

產品類型 Product classification	零件名稱Part name
產品類型 Product classification	閥體閥蓋 Body bonnet	閥桿 Valve stem	閥瓣 Disc	密封面 Sealing face	閥桿螺母 Yoke nut	填料 Packing	緊固件 Fastener	手輪 Handwheel
J941Y-C型	25、WCB	鉻不銹鋼 Cr.Stainless steel	2Cr1325	鈷基硬質合金鋼 steelY:Co-based carbide alloy steel	鋁青銅 Albronze	柔性石墨 Flexible graphite	優質碳鋼 High-grade carbon steel	可鍛鑄鐵 Forgeable cast-iron
J941Y-I型	鉻鉬鋼 Cr.Mo steel	鉻鉬鋼 Cr.Mo steel	合金鋼 Alloy steel	鈷基硬質合金鋼 C0-based carbide alloy steel	鋁青銅 Albronze	柔性石墨 Flexible graphite	合金鋼 Alloy steel	可鍛鑄鐵 Forgeable cast-iron

公稱通徑 DNNominal diameter	主要外形尺寸和連接尺寸(mm)									重量(kg) Weight
公稱通徑 DNNominal diameter	L	D	D1	D2	b	f	z-d	H	D0	重量(kg) Weight
J941Y-16C J941Y-16I
10	130	90	60	40	14	2	4-14	198	120	4.7
15	130	95	65	45	16	2	4-14	218	120	5.2
20	150	105	75	55	16	2	4-14	258	140	7.1
25	160	115	85	65	16	2	4-14	275	160	7.4
32	180	135	100	78	18	2	4-18	280	180	8.5
40	200	145	110	85	18	3	4-18	330	200	12.5
50	230	160	125	100	18	3	4-18	350	240	20
65	290	180	145	12	18	3	4-18	400	280	25
80	310	195	160	135	20	3	8-18	355	280	35
100	350	215	180	155	22	3	8-18	415	320	50
125	400	245	210	185	24	3	8-18	460	360	75
150	480	280	240	210	24	3	8-23	510	400	100
200	600	335	295	265	26	3	12-23	710	400	210
250	650	405	355	320	30	3	12-23	786	450	446
300	750	460	410	375	30	3	12-23	925	500	648
