    全國服務熱線021-64162222

    軟密封閘閥閥門首頁 > 產品展示 > 閘閥 > 軟密封閘閥 >

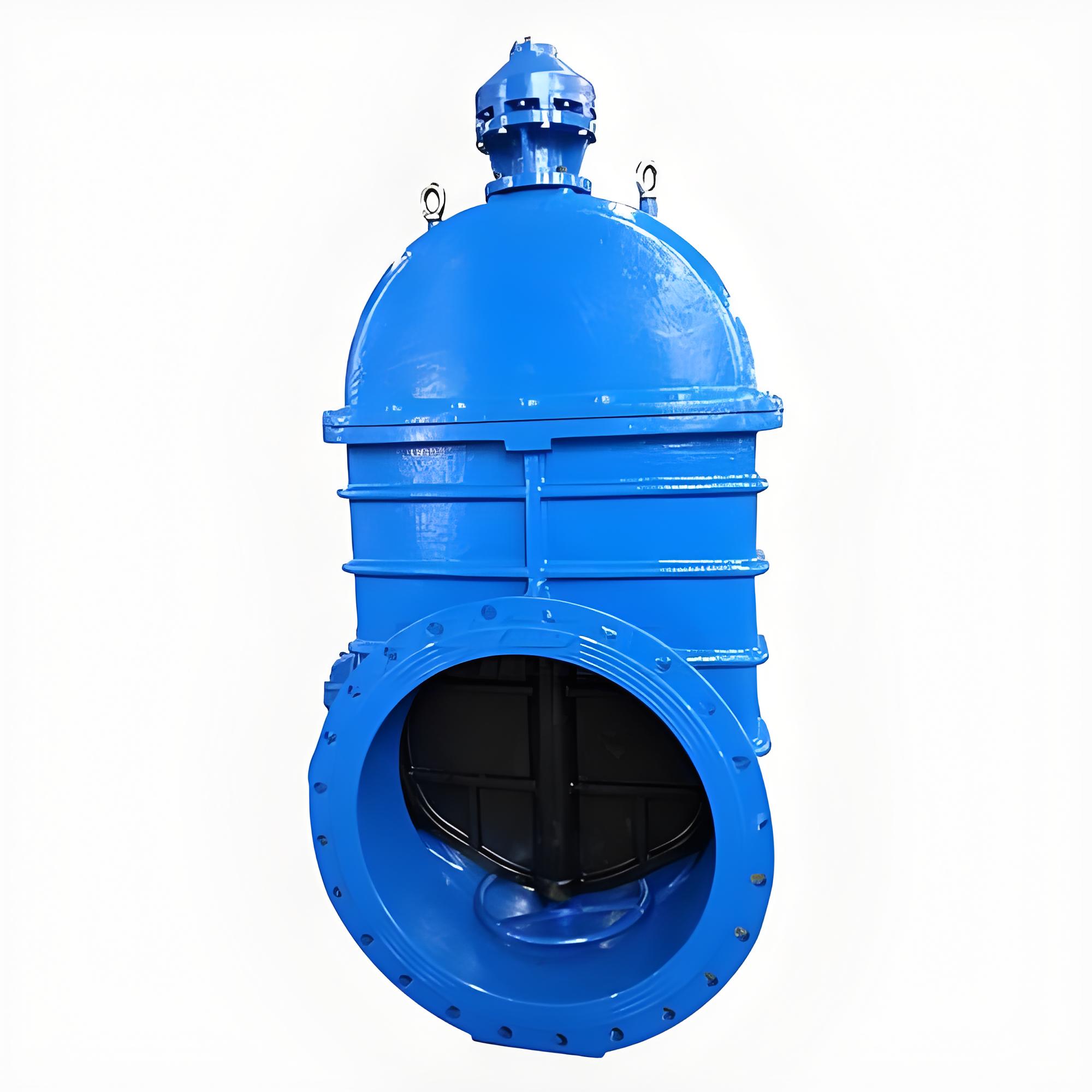

    產品名稱:Z45X-16Q DN150,DN200,DN300暗桿軟密封閘閥[ 2024-10-11 ]

    訂購熱線:021-64162222
    訂購傳真:021-62677999
    質量穩定:實行全過程質量監控,細致入微全方位檢測!
    價格合理:高效內部成本控制,減少了開支,讓利于客戶
    交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
    • 產品介紹
    • 規格尺寸
    • 結構圖片
    • 一、Z45X-16Q DN150,DN200,DN300暗桿軟密封閘閥介紹

      上海湖泉閥門集團有限公司暗桿軟密封閘閥是一種常用的閥門,具有良好的密封性能和較長的使用壽命,廣泛應用于許多工業領域。‌

      暗桿軟密封閘閥的結構特點包括: ‌無凹腔結構‌:閥體閥蓋內外表面噴涂環氧樹脂,閘板表面包覆橡膠,從根本上杜絕腐蝕。 ‌閥桿密封‌:采用“O”形密封圈,確保密封可靠。 ‌整體閥蓋暗桿設計‌:結構緊湊,閥桿螺母與閘板兩體結構,無卡阻現象。 ‌防腐性能‌:殼體內外表面噴涂環氧樹脂,必要時內表面襯搪瓷,連接螺栓采用內六角螺栓,頂部膠封。 ‌衛生性‌:環氧樹脂符合衛生標準,閘板整體包覆符合衛生檢驗的橡膠,閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等材料。 暗桿軟密封閘閥的工作原理基于其設計特點: ‌啟閉件為閘板‌:閘板圍繞閥桿做上下運動實現開啟和關閉,運動方向與管道內介質流動方向垂直。 ‌閥桿螺紋設計‌:閥桿上有螺紋,轉動閥桿時,在閥門頂端的螺母和閥體上面的導槽作用下,閥桿做直線的上下運動,帶動閘板同時運動。 ‌開啟狀態判斷‌:由于閥桿螺紋在閥體內部,暗桿閘閥在開啟過程中不能直接觀察閥桿位置判斷啟閉狀態,通常以轉不動閥桿為止,但需考慮鎖死情況,一般在開到頂點后再倒回1/2-1圈作為全開位置。 暗桿軟密封閘閥的應用范圍廣泛,適用于飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業,具有輕便易攜、安裝維修便捷、上密封結構緊密且摩擦阻力小等優點‌。

      二、Z45X-16Q 暗桿軟密封閘閥零部件材料

      序 號 部 件 材 料
      1 閥體 灰鑄鐵、球墨鑄鐵
      2 閥瓣 球墨鑄鐵外覆丁晴橡膠或三元乙丙膠
      3 內六角螺栓 碳化處理
      4 密封圈 丁晴橡膠或三元乙丙膠
      5 閥蓋 灰鑄鐵、球墨鑄鐵
      6 閥桿 不銹鋼
      7 O型密封圈 丁晴橡膠或三元乙丙膠
      8 止推軸承 錫青銅
      9 螺栓 不銹鋼
      10 壓蓋 球墨鑄鐵、鑄鋼
      11 防塵罩 丁晴橡膠
      12 手輪(傳動帽) 可鍛鑄鐵

    • 公稱通徑 L D1 D2 D3 H B f n-Φd 配用螺給
      mm inch 1.0MPa 1.6MPa 1.0MPa 1.6MPa 1.0MPa 1.6MPa
      40 1 1/2″ 165 88 110 150 310 18 3 4-Φ18 M16
      50 2″ 178 102 125 165 340 20 3 4-Φ18 M16
      65 2 1/2″ 190 122 145 185 370 20 3 4-Φ18 M16
      80 3″ 203 133 160 200 410 22 3 8-Φ18 M16
      100 4″ 229 158 180 220 450 24 3 8-Φ18 M16
      125 5″ 254 184 210 250 480 26 3 8-Φ18 M16
      150 6″ 267 212 240 285 550 26 3 8-Φ23 M20
      200 8″ 292 268 295 340 630 30 3 8-Φ23 12-Φ23 M20
      250 10″ 330 320 350 355 405 750 32 3 12-Φ23 12-Φ27 M20 M24
      300 12″ 356 370 400 410 460 820 32 4 12-Φ23 12-Φ27 M20 M24
      350 14″ 381 430 460 470 520 980 36 4 16-Φ23 16-Φ27 M20 M24
      400 16″ 406 482 515 525 580 1010 38 4 16-Φ27 16-Φ31 M24 M27
      450 18″ 432 532 565 585 640 1195 40 4 20-Φ27 20-Φ31 M24 M27
      500 20″ 457 585 620 650 715 1270 42 4 20-Φ27 20-Φ34 M24 M30
      600 24″ 508 685 725 770 840 1390 48 5 20-Φ31 20-Φ37 M27 M33
      700 28″ 610 800 840   895 1550 40 5 24-Φ31   M27
      800 32″ 660 905 950   1015 1750 44 5 24-Φ34   M30
      900 36″ 711 1005 1050   1115 1950 46 5 28-Φ34   M30
      1000 40″ 811 1110 1160   1230 2170 50 5 28-Φ38   M33

    • 閘閥

    上一篇:手動軟密封閘閥(Z45X-10Q) DN150 / 下一篇:800電動暗桿法蘭軟密封閘生產 廠家
