止回閥：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。

止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。

1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8

2、體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20

3、閥瓣關閉快速，水錘壓力小

4、水平或垂直管道均可使用，安裝方便

5、流道通暢、流體阻力小

6、動作靈敏、密封性能好

7、閥瓣行程短、關閥沖擊力小

8、整體結構、簡單緊湊、造型美觀

9、使用壽命長、可靠性高

一、①不銹鋼旋啟式止回閥產品名稱與型號②不銹鋼旋啟式止回閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定上海湖泉的不銹鋼旋啟式止回閥型號，請按不銹鋼旋啟式止回閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。

感謝您訪問我們的網站【http://m.hzodhb.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務

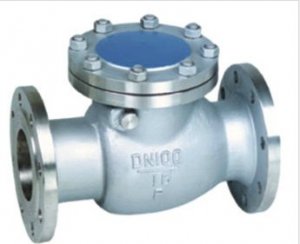

H44W-16P不銹鋼旋起式止回閥主要外形及結構尺寸
公稱壓力PN（MPa）	公稱通徑DN（mm）	尺寸（mm）			重量（kg）
公稱壓力PN（MPa）	公稱通徑DN（mm）	L	D	D1	重量（kg）
1.6MPa	25	160	115	85	-
	32	180	140	100	-
	40	200	150	110	15.2
	50	230	165	125	21.3
	65	290	185	145	28.1
	80	310	200	160	37.6
	100	350	220	180	56.7
	125	400	250	210	91
	150	480	285	240	129
	200	495	340	295	210
	250	622	405	355	290
	300	698	460	410	320
	350	787	520	470	350
	400	914	580	525	400
	450	978	640	585	550
	500	978	715	650	850
	600	1295	840	770	1300
2.5MPa	200	533	360	310	210
	250	622	425	370	294
	300	711	485	430	367
	350	838	555	490	410
	400	864	620	550	461
	500	1016	730	660	870
4.0MPa	50	230	165	125	27
	65	290	185	145	37
	80	310	200	160	57
	100	350	235	190	89
	125	400	270	220	135
	150	480	300	250	184
	200	530	375	320	266
