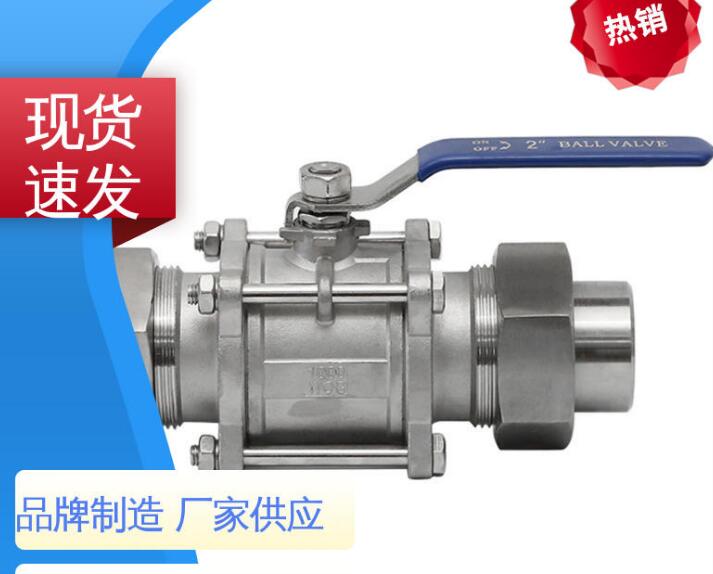

手動球閥Q21F-16P DN25規格型號及安裝方向示意圖
Q21F-16P手動球閥主要零部件材料：
|
型號 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
|
Q21F-16C/25C/40C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
不銹鋼SS304 |
聚四氟乙烯PTFE 對位聚苯PPL |
聚四氟乙烯PTFE 對位聚苯PPL |
|
Q21F-16P/25P/40P |
1Cr18Ni9Ti |
SS304/1Cr18Ni9Ti |
|||
|
Q21F-16R/25R/40R |
SS316/1Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |
Q21F-16P手動球閥連接尺寸：
|
公稱通經 |
尺寸 |
|||||
|
d |
L |
L1 |
M |
L0 |
Q61帶對接焊頭總長 |
|
|
6 |
8 |
85 |
15 |
20×1.5 |
110 |
166 |
|
10 |
10 |
85 |
16 |
24×1.5 |
110 |
166 |
|
15 |
10 |
85 |
18 |
30×2 |
110 |
172 |
|
20 |
13 |
90 |
18 |
36×2 |
110 |
187 |
|
25 |
17 |
100 |
20 |
42×2 |
110 |
227 |
|
32 |
22 |
120 |
20 |
52×2 |
|
235 |
|
40 |
25 |
135 |
25 |
60×3 |
150 |
255 |
|
50 |
32 |
140 |
25 |
72×3 |
180 |
291 |

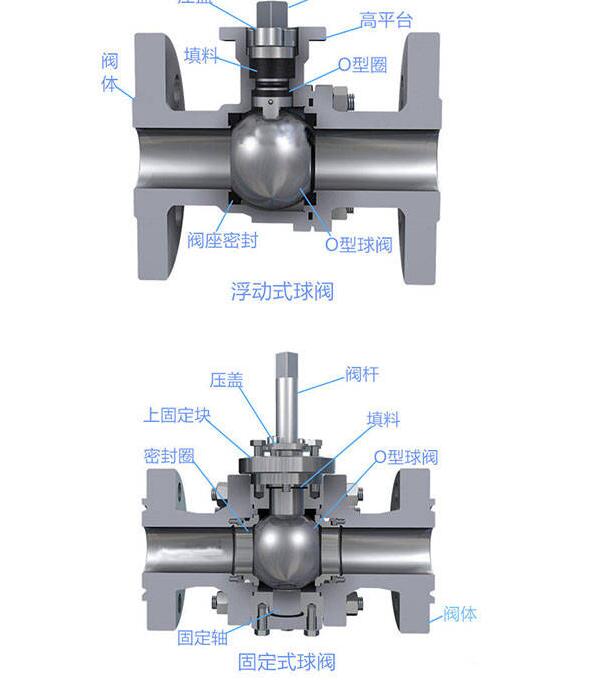

當球閥旋轉90度時，在進、出口處應全部呈現球面，從而關閉閥門，截 斷介質的流動。 當球閥回轉90度時，在進、出口處應全部呈現球口，從而開啟流動，并 且基本沒有流阻力。
1、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗 清潔。
2、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
3、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點， 以避免損壞執行機構及附件。
4、手動球閥應安裝在管道的水平方向或垂直方向。
5、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
6、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
